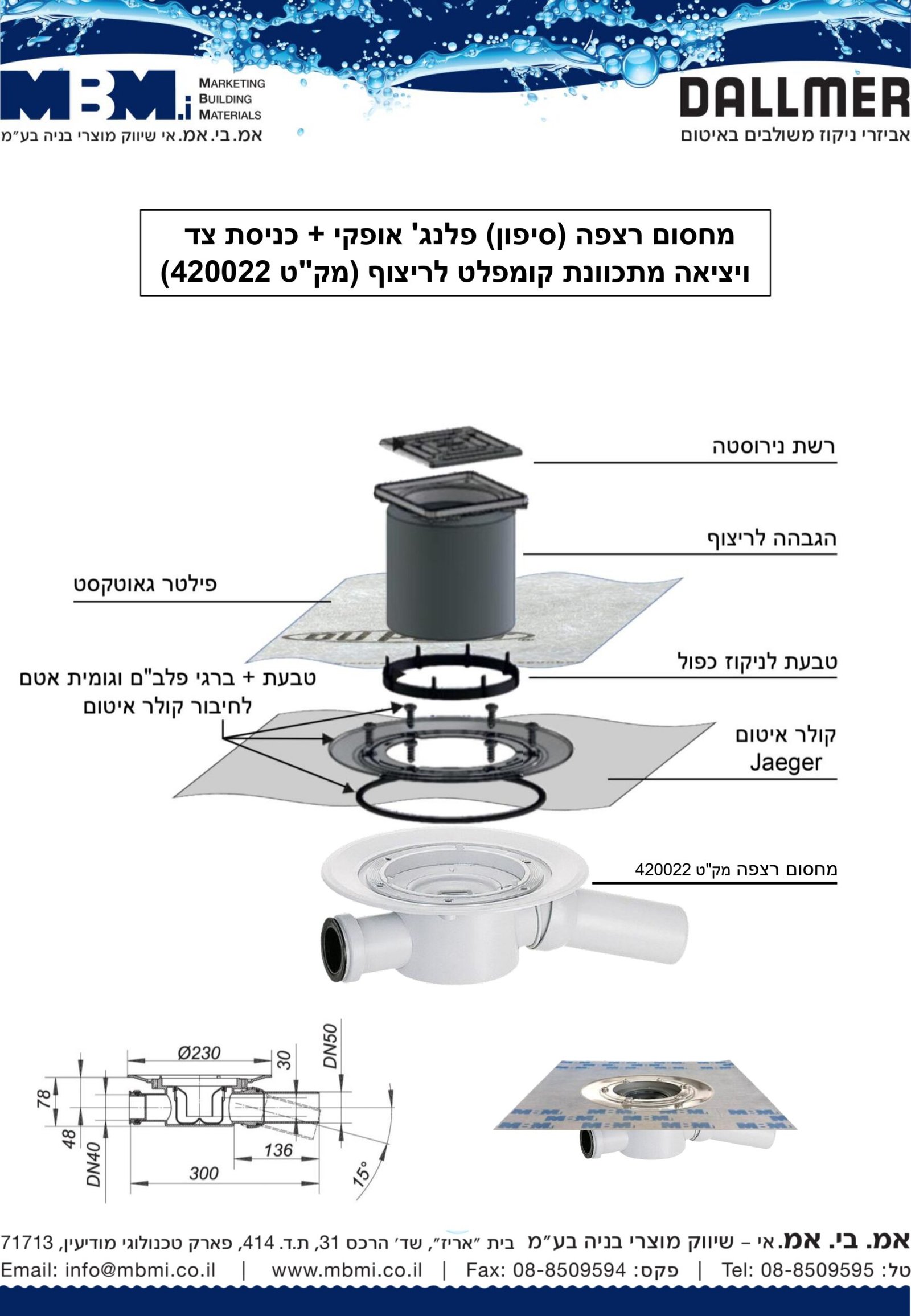

מחסום רצפה (סיפון) פלנג' אופקי + כניסת צד ויציאה מתכוונת (מק"ט 420022) S10

מחסום רצפה (הניקוז הכפול לריצוף) כניסה "4 / יציאה "2 (כניסת צד + יציאה אופקית מתכוונת "2)
FLOOR DRAINS S-10
 (SHALLOW  (78MM – רדוד

מס' קטלוגי 3-420022  283 "פלנג'" (גוף בלבד)

קולטן מים (מחסום רצפה) לשטח מרוצף. מתאים לחיבור לצנור עם ראש שקוע.


קוטר הקולטן: כניסה עליונה "4 (110 מ"מ) + כניסת צד בקוטר 40 מ"מ ויציאת צד מתכוונת בקוטר "2 (50 מ"מ) מ-°0 ועד °15 לכל כיוון.
הפרט כולל מחסום ריח (בצורת פעמון) הניתן לשליפה + סל איסוף פסולת הניתן לניקוי.

קולטן זה מומלץ במיוחד כנקז קופסת ביקורת מרכזית באמבטיות,מטבחים, וכן לניקוז אדניות צמחיה מסביב למרפסות.

הפרט כולל מחסום ריח (בצורת פעמון) הניתן לשליפה + סל איסוף פסולת הניתן לניקוי.

ניתן לשלב עם פרט זה מאריך לריצוף (מסדרה 10-S) עם רשת נירוסטה בגודל 100X100 מ"מ (מק"ט 3-510006),
או מאריך לריצוף עם רשת נירוסטה 150X150 מ"מ (מק"ט 3-510051),
כמו כן, מומלץ להשתמש בתושב משפר ניקוז תחתון (מסדרה 10-S) מק"ט 3-495822 במידה והגובה במילוי עד הריצוף מאפשר זאת.
את המאריכים ניתן לקצר או לגביה על פי גובה הריצוף.

למחסומי רצפה בפרויקטים ציבוריים מומלצת רשת נירוסטה עם ברגים למעילה + סל משקעים.

גוף הקולטן: פוליפרופילן קשיח. גובה 78 מ"מ בלבד!

דגם פלנג': צורת צלחת שטוחה, עגולה בקוטר 230 מ"מ, אליה ניתן לחבר ע"י טבעת וברגי נירוסטה יריעות איטום מסוג PVC, EPDM ,JAEGER  ע"פ הצורך לשילוב עם חומרי איטום משחתיים.

כושר קליטה וניקוז: 0.62 ליטר בשניה (ללא ברדס או רשת שטוחה) (נתוני הניקוז מתייחסים למפלס מים בגובה 20 מ"מ מעל המחסום.

מתאים לתקן גרמניה 19599 DIN, 1253 EN ותקן האיכות 9001 ISO.

הערה למתכנן: שים לב לפרופיל הנמוך של גוף המחסום 78 מ"מ בלבד!

מפרטים להורדה :

DXF: 420022

PDF DOWNLOAD ⏬



דגם "דלביט"
מס' קטלוגי 3-422026 "דלביט" (גוף בלבד)
קולטן מים זהה לפרט הנ"ל, אולם בתוספת צווארון ביטומני מסוג 2-BR בעובי של 4.7 מ"מ ובקוטר 420 מ"מ המולחם במפעל לגוף הקולטן בהלחמת לייזר אינפרא אדום, וזאת לצורך התחברות מושלמת ליריעות איטום ביטומניות

מפרטים להורדה :

DXF: 422026

PDF DOWNLOAD ⏬
