דלמר - נקזים לגגות "6 /"6 רינו (יציאה אנכית) מומלץ גם למטבחי תעשיה

דגם מוצא מקוצר רינו – נקז לגגות "6/"6 – "דלביט" גוף בלבד

מק"ט 3-630674

ROOF DRAIN 63-T DALLBIT DN 150

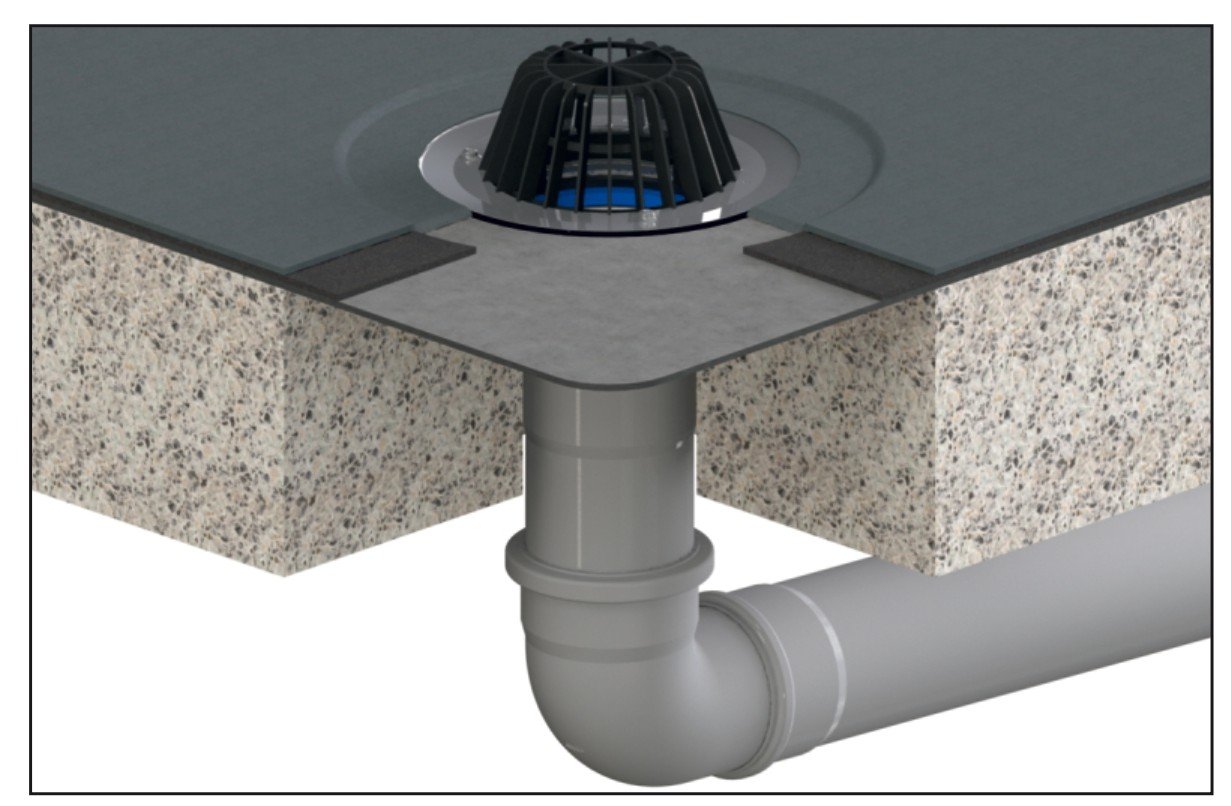

  • קולטן מי גשם: מיועד לגגות, מרפסות, גשרים וכו' עם איטום ע"י יריעה ביטומנית.

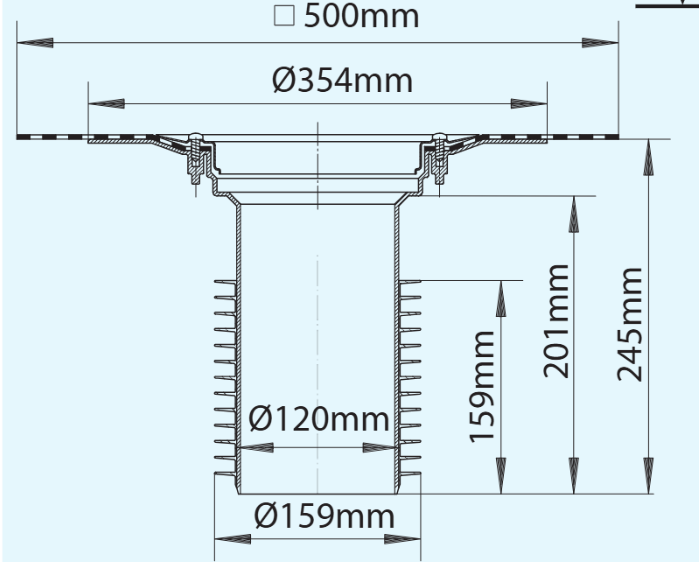

  • קוטר הקולטן: "6/"6, כניסה-"6 (158 מ"מ) ויציאה אנכית-"6 (159 מ"מ).
  • גוף הקולטן: פוליפרופילן בעל דופן כפולה לעמידות ביציקת בטון ולבידוד טמפרטורה. (כולל מכסה זמני בזמן עבודה למניעת חדירת פסולת לצינור הנקז).
  • כושר קליטה וניקוז: כ-444 ליטר בדקה לשטח של כ-300 מ"ר (כאשר גובה המים מעל הנקז הוא 25 מ"מ).

"דלביט": תוספת קולר ביטומני מסוג 2-BR בעובי 4.7 מ"מ ובקוטר 500 מ"מ המולחם לגוף הנקז במפעל בהלחמת לייזר אינפרא אדום + תוספת חיזוק והגנה מסביב לפתח הנקז ע"י טבעת נירוסטה המחוברת ע"י ברגי נירוסטה המוברגים לתוך בתי בורג בצלחת הפלנג' עליה מולחם קולר ה"דלביט".

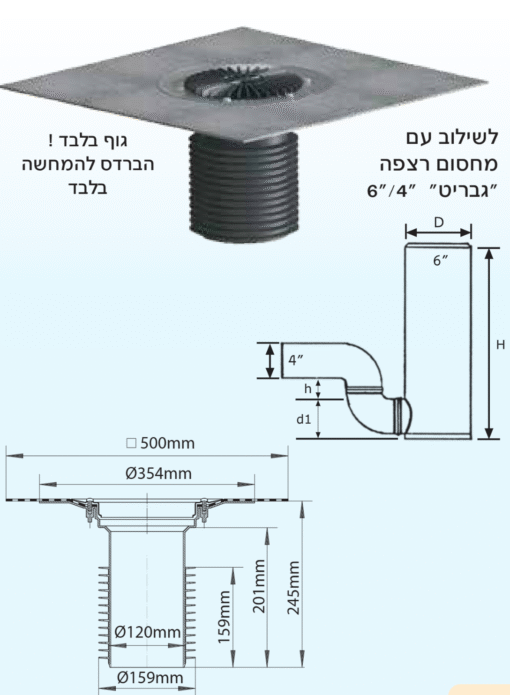

נקז זה תוכנן ועוצב במיוחד כך שיוכל להשתלב בקלות עם כל סוג צינור אנכי (או ברך זווית 90°) בקוטר "6 ע"י השחלתו לתוך פנים הצינור. על מנת לקבל חיבור ואיטום מושלם בין הנקז והצינור למניעת הצפות במקרים של מים חוזרים מהצנרת (OVER FLOW), מיוצר צינור היציאה של הנקז עם רצף טבעות איטום בולטות וגמישות לכל אורכו מגומי תרמופלסטי היצוק על צינור היציאה.

EPS: 630674

דגם מוצא מקוצר רינו "6/"6  + קולר יגר  –  פלנג'  – לאיטום משחתי

מק"ט 3-630001

לשילוב עם קולרי איטום מסוג JAEGER

מתאים לתקן אירופאי 1253-DIN-19599, EN ותקן האיכות 9001 ISO

ניתן להוסיף לנקז ברדס מסורג או מאריכים לריצוף + רשת מסדרה 15-S לפי הצורך.

בנוסף, נקז זה מומלץ לשילוב עם מחסום רצפה "4/"6 דוגמת GEBERIT למטבחי תעשיה וכו'.

⚠ הברדס בתמונה להמחשה בלבד !


מפרטים להורדה :

DWG DOWNLOAD ⏬

DXF: 630094

PDF DOWNLOAD ⏬
