מחסום רצפה (סיפון) פלנג' אופקי + כניסת צד ויציאה מתכוונת ( מק"ט 460059) S10

מחסום רצפה (הניקוז הכפול לריצוף) כניסה "4 / יציאה "2 (כניסת צד + יציאה אופקית מתכוונת "2)
FLOOR DRAINS S-10

מס' קטלוגי: 3-460059
"פלנג'" (גוף בלבד)

קולטן מים (מחסום רצפה) לשטח מרוצף, בשיטת הניקוז הכפול (נקז כפול) + סיפון ריח. מתאים לחיבור לצנור עם ראש שקוע.
מומלץ לחדרים רטובים ובעיקר לבניית מקלחון בדירות ובתי מלון.

קוטר הקולטן: כניסה עליונה "4 (110 מ"מ) + כניסת צד בקוטר 40 מ"מ ויציאת צד מפרק כדורי מתכוונת בקוטר "2 (50 מ"מ) מ-°0 ועד °15 לצדדים וכלפי מטה.

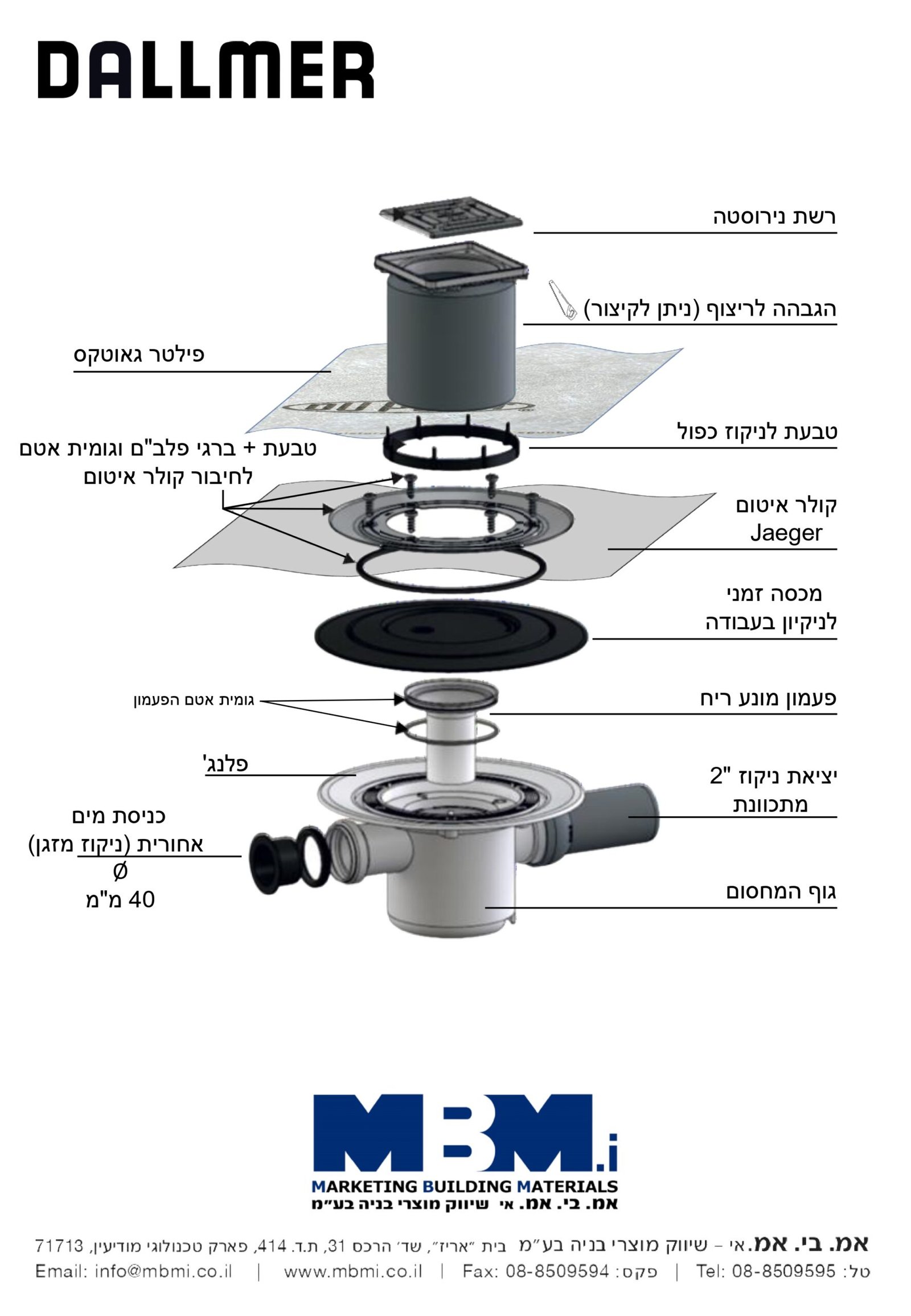

הפרט כולל מחסום ריח (בצורת פעמון) הניתן לשליפה + סל איסוף פסולת הניתן לניקוי.

ניתן לשלב עם פרט זה מאריך לריצוף (מסדרה 10-S) עם רשת נירוסטה בגודל 100X100 מ"מ (מק"ט 3-510006),
או מאריך לריצוף עם רשת נירוסטה 150X150 מ"מ (מק"ט 3-510051),
כמו כן, מומלץ להשתמש בתושב משפר ניקוז תחתון (מסדרה 10-S) מק"ט 3-495822 במידה והגובה עד הריצוף מאפשר זאת.
את המאריכים ניתן לקצר או להגביה על פי גובה הריצוף.
למחסומי רצפה מומלצת רשת נירוסטה עם ברגים לנעילה + סל משקעים.

גוף הקולטן: פוליפרופילן קשיח.

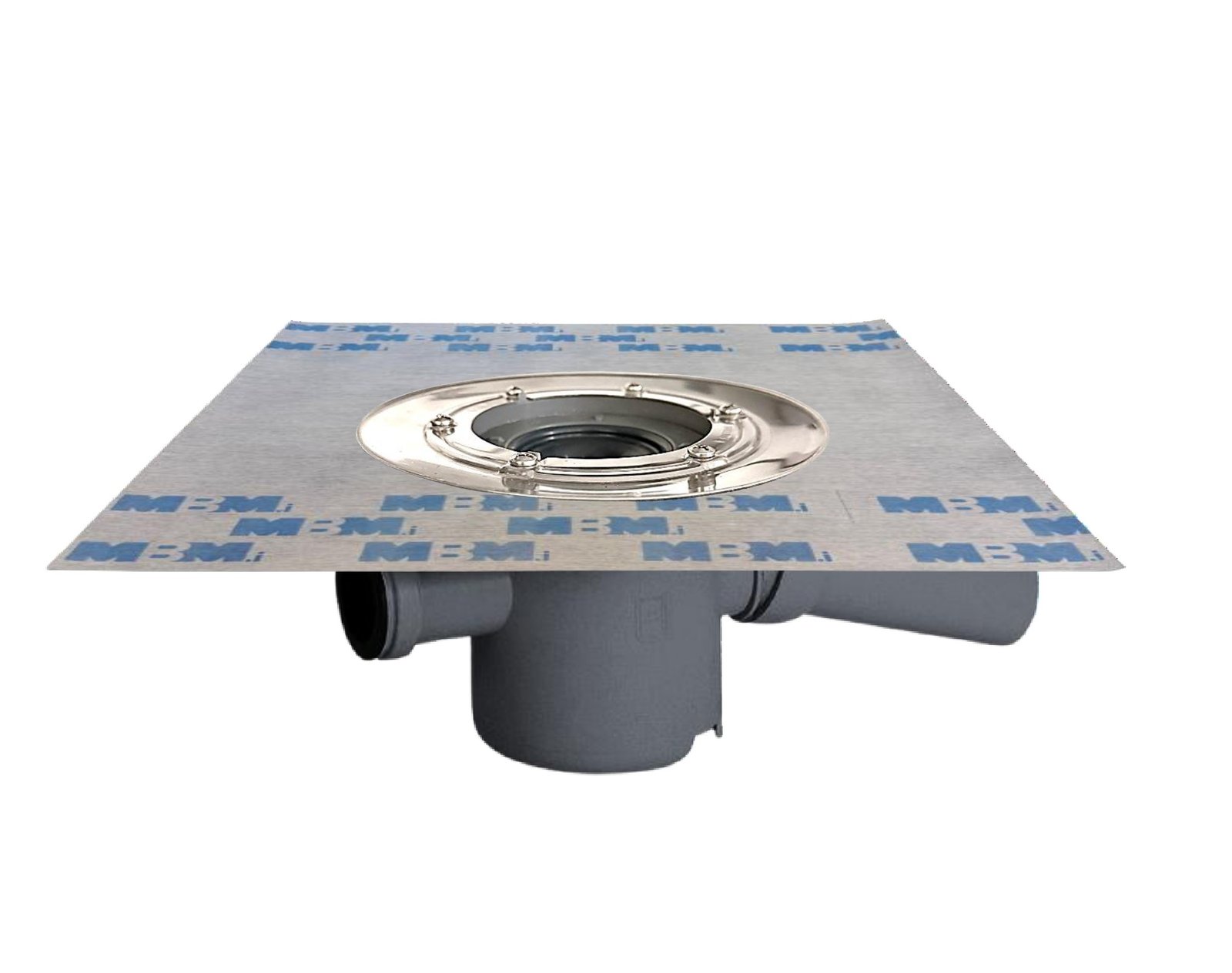

דגם פלנג': צורת צלחת שטוחה, עגולה בקוטר 230 מ"מ, אליה ניתן לחבר ע"י טבעת וברגי נירוסטה יריעות איטום מסוג JAEGER ,PVC, EPDM ע"פ הצורך לשילוב עם חומרי איטום משחתיים.

כושר קליטה וניקוז: 0.81 ליטר בשניה (ללא ברדס או רשת שטוחה) (נתוני הניקוז מתייחסים למפלס מים בגובה 20 מ"מ מעל המחסום.



מתאים לתקן גרמני 19599 DIN 1253  EN ותקן האיכות 9001 ISO.
וכן התאמה לתקן ישראלי מס' 5694.


מפרטים להורדה :

מפרט התקנה:  קובץ להורדה – PDF DOWNLOAD ⏬

תקן מכון התקנים הישראלי: PDF DOWNLOAD ⏬

English – אינפורמציה באנגלית:  PDF DOWNLOAD ⏬

DXF: 460059

DWG: 460059







ניקוז כפול למקלחון, ניקוז למקלחון
