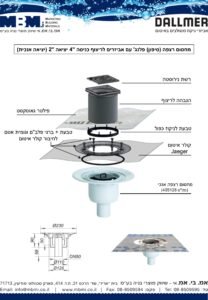

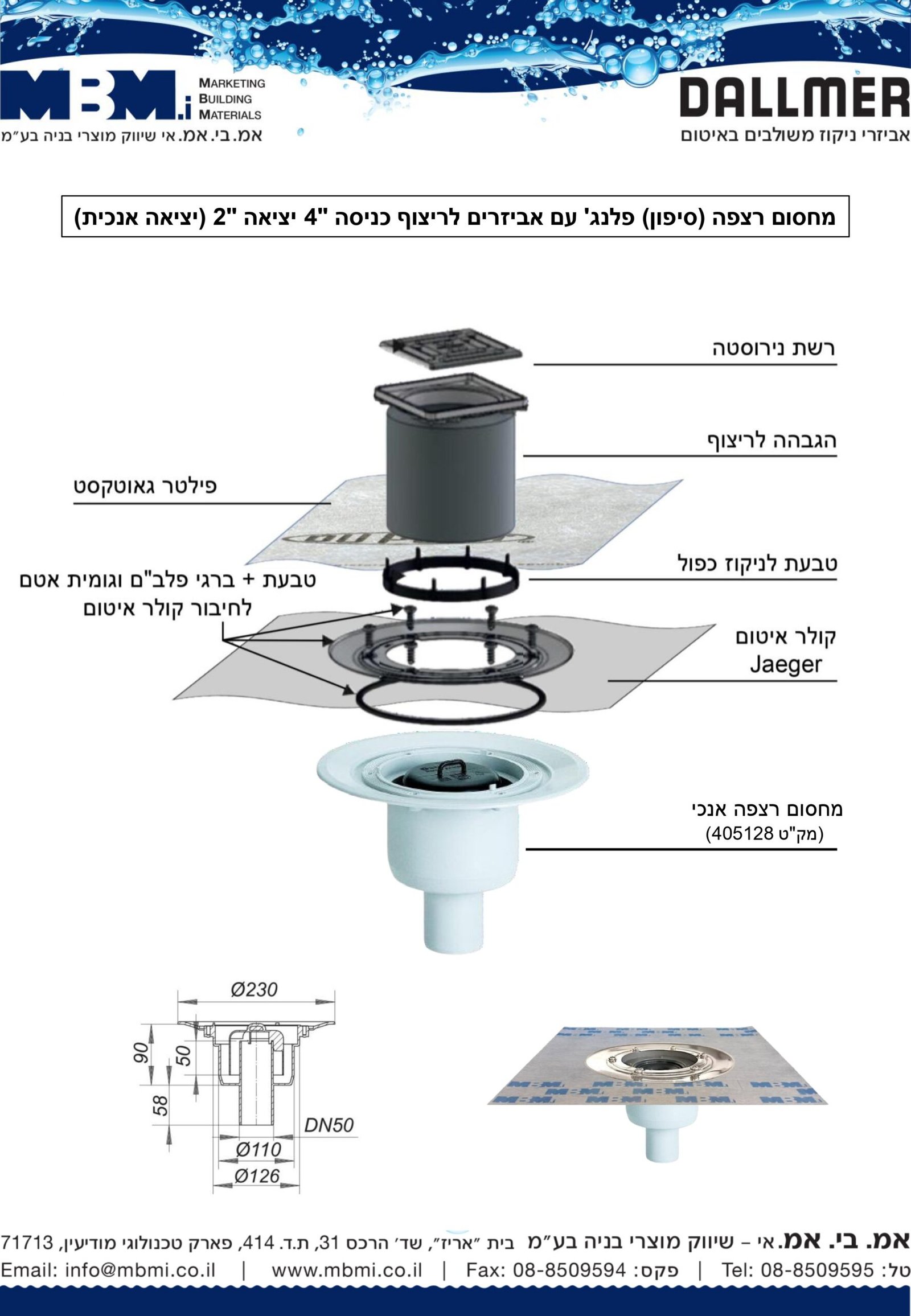

מחסום רצפה (סיפון) פלנג' כניסה "4 יציאה "2 (יציאה אנכית) (מק"ט 405128)

מחסום רצפה (הניקוז הכפול לריצוף) כניסה "4 / יציאה "2  (יציאה אנכית)
FLOOR DRAINS S-10

 מס' קטלוגי 3-405128  283  "פלנג'" (גוף בלבד)

קולטן מים (מחסום רצפה) לשטח מרוצף. מתאים לחיבור לצנור עם ראש שקוע. מומלץ לחדרים רטובים או פינת מקלחון בהתקנה ללא חול מתחת לריצוף.

קוטר הקולטן: כניסה עליונה "4 (110 מ"מ) ויציאה אנכית  בקוטר "2 (50 מ"מ). הפרט כולל מחסום ריח עם חתם מים 50 מ"מ (בצורת פעמון) הניתן לשליפה,
ניתן לשלב עם פרט זה מאריך לריצוף מסדרה 10-S עם רשת נירוסטה בגודל 100X100 מ"מ (מק"ט 3-510006),
או מאריך לריצוף עם רשת נירוסטה 150X150 מ"מ (מק"ט 3-510051),
כמו כן, מומלץ להשתמש בתושב משפר ניקוז תחתון (מסדרה 10-S) מק"ט 3-495822 במידה והגובה עד הריצוף מאפשר זאת.

את המאריכים ניתן לקצר או לגביה על פי גובה הריצוף.
באזורים ציבוריים, למחסומי רצפה מומלצת רשת נירוסטה עם ברגים לנעילה + סל משקעים.

גוף הקולטן: פוליפרופילן קשיח.

דגם פלנג'צורת צלחת שטוחה, עגולה בקוטר 230 מ"מ, אליה ניתן לחבר ע"י טבעת וברגי נירוסטה יריעות איטום מסוג JAEGER  ,PVCEPDM  ע"פ הצורך לשילוב עם חומרי איטום משחתיים.

כושר קליטה וניקוז: 1.34 ליטר בשניה ללא ברדס או רשת שטוחה (נתוני הניקוז מתייחסים למפלס מים בגובה 20 מ"מ מעל המחסום.

מתאים לתקן גרמניה 19599 DIN, 1253 EN ותקן האיכות 9001 ISO.

מפרטים להורדה :

קובץ להורדה (בעברית) PDF DOWNLOAD ⏬

PDF DOWNLOAD ⏬

DXF :405128
