קלנק-מטיק KLENKMATIK - קולט מים רב תכליתי : אל חוזר + מחסום ריח יציאה אנכית/אופקית "4

3 מוצרים ב-1 !!!

• מאסף מים (גשם או שטיפה)
• מחסום לריח חוזר (מפחית ריח מצנרת ביוב)
• אל -חוזר (מונע מים חוזרים, ביוב, גשם, עכברים וחולדות)

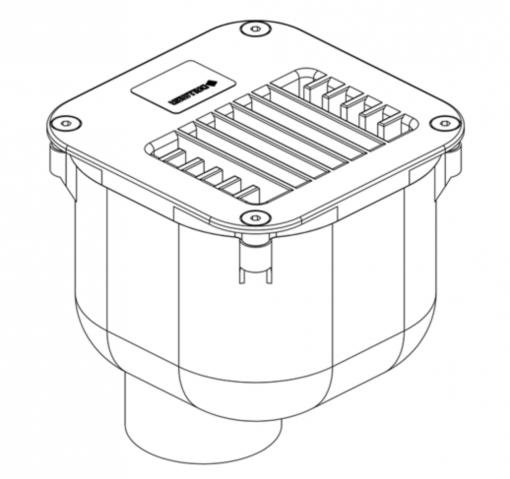

קלנק-מטיק דגם 1-K KLENKMATIK TYPE K-1 DN 100 – יציאה אנכית
מק"ט 5-730169

• קולט מים רב תכליתי – פעולות של שלושה מוצרים:
  1. מאסף מים משטח פתוח (חצר, חניה, מקלט וכד'), יציאה אנכית בקוטר "4 (100 מ"מ).
  2. כנף אל חוזר הננעל ונאטם אוטומטית (בעזרת אטם גומי בחלקו העליון של הקולטן) לאחר ריקון המים הנכנסים. בעזרת ציר קפיצי הכנף חוזרת וננעלת ומונעת הצפות במקרים של מים חוזרים (ביוב או מי גשם) ובנוסף מונעת חדירה של חולדות ועכברים דרך הצנרת לתוך המבנה.
  3. משמש כמחסום ריח בעת התחברות לצנרת ביוב.
• גוף הקולטן: מיוצר מABS קשיח וכן הרשת העליונה הנעולה עם 4 ברגי פלב״ם אנטי ונדל.
• מעמס נקודתי: על הרשת 1.5 טון (מותנה בפרט ביטון).
• כושר קליטה וניקוז: 2.8 ליטר בשניה לשטח של כ-100 מ״ר

מתאים לתקן גרמני Z-53.6-371, מתאים לתקן אירופאי 1253- EN ותקן האיכות 9001 ISO

מפרטים להורדה :

DXF: 730169

EPS:730169

PDF: Bodenaufbau Klenkmatik 730169

PDF DOWNLOAD ⏬

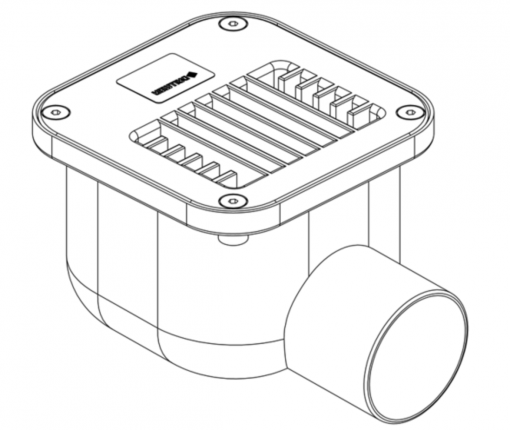

קלנק-מטיק דגם K-2 – יציאה אופקית
מק"ט 5-730060

KLENKMATIK TYPE K-2 DN 100

• קולט מים: זהה לנ"ל (מק"ט 5-730169) אך עם יציאה אופקית בקוטר "4 (100 מ"מ). היציאה בקוטר "4 בזוית שיפוע של 3°.
• כושר קליטה וניקוז: 1.9 ליטר בשניה לשטח של כ-70 מ״ר.מפרטים להורדה :
  קובץ להורדה – PDF DOWNLOAD⏬


  DXF: 730060

  EPS:730060

  PDF: Bodenaufbau Klenkmatik 730060
